地质灾害应急指挥卫星通讯系统
一、系统概述：
地质灾害应急指挥卫星通讯系统是建设单位地质调查现场通信系统的重要组成部分之一，作为地矿产资源调查、水文地质、工程地质、环境地质调查、地质灾害预测现场的通讯中心、信息中心的重要通信手段，地质灾害应急指挥卫星通讯系统可以让各级领导在指挥中心内就可以看到地质调查现场的图像及信息，可以及时对地质勘探现场的工作人员下达指令并及时听取汇报，或组织现场和后方人员进行电视电话会议。现场的指挥可以以动中通卫星通信车为中心组建临时现场指挥部。

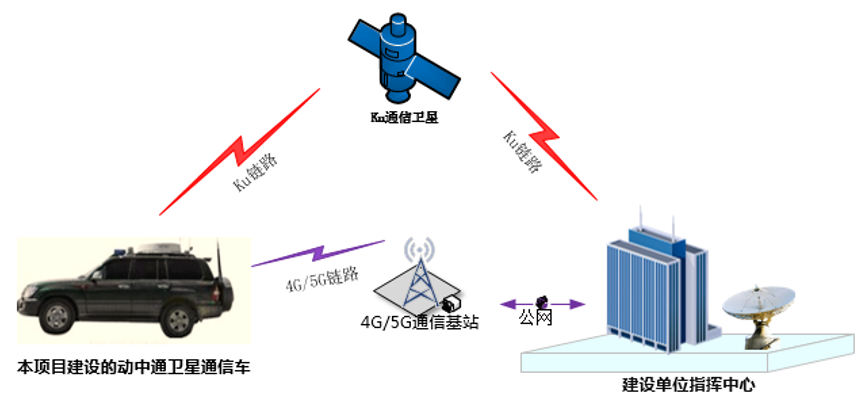

地质灾害应急指挥卫星通讯系统项目建设项目，需要建立1套卫星地面站、1辆动中通卫星通信车，动中通卫星通信车中包含1套动中通卫星车载站，卫星车配备“动中通”卫星天线系统，可在行进中通过租用的卫星频率资源，快速与地面站建立双向2M的卫星传输链路，保障动中通卫星通信车快速移动和静止时，将图像、话音、数据连接到指挥中心，经建设单位指挥中心将其接入到电话专网、数据专网、图像监视等网络，实现双向实时远程监控图像的传输、召开电视电话会议功能。并辅之摄像与本地传输、音视频、辅助设备、设备监控、安全保护等功能。
地质灾害应急指挥卫星通讯系统项目建成后，动中通卫星通信车能通过卫星将现场高清图像、话音（传真）、数据实时传输到指挥中心或其他上级单位指挥部，实现各战斗单位之间电话互联互通、数据共享、现场图像通报或即时召开电视电话会议共同决策等功能，并辅之以微波、超短波及4G/5G等辅助通讯系统。
动中通卫星通信车具有机动、灵活、快速反应的特点，可担负任务现场信息收集、处理、传递的重要任务，是执行重特大灾害应急任务的通信枢纽。它充分利用卫星、微波、北斗卫星、超短波及4G/5G等无线通信手段为应急事件提供现场图像、语音、数据等信息，确保可以远程实时、直观、准确地掌握现场第一手资料，从而提高建设单位快速反应、统一指挥、协同作战的能力，有效地延伸城市应急指挥系统的通信能力、监控能力、快速反应能力、信息获取能力，直接支持领导获取第一手现场信息，实现高效、快速指挥决策。动中通卫星通信车可根据紧急情况需要迅速抵达现场，不受任何地域和时间限制，随时随地投入工作。
二、系统总体组成：
1、卫星地面站：星通信线路包括发端和收端、上行和下行线路以及通信卫星转发器。地面站是卫星通信系统中的一个重要组成部分。地面站在本系统中的基本作用是向卫星发射信号，同时接收由其它地面站或移动站（即动中通、静中通、便携站）经卫星转发来的信号。地面站包括卫星通信系统、高清视频会议系统，能实现视频图像、语音和数据的双向通信；能与地面有线通信基础网络和无线通信网络相结合，互为补充、支持，实现天地一体的通信网络，可传输任何符合协议的信息。
2、动中通卫星通信车： 是指适合汽车移动环境的，在汽车移动的过程中，能够保证卫星通信天线精确对准同步卫星的天线跟踪平台。在此平台上可以实现载体移动过程中宽带卫星通信，传输高清视频图像、语音、数据信息。动中通卫星通信车，可在行进中，通过租用的卫星转发器将1路图像、2路话音（含1路传真）、1路数据连接到指挥中心，经建设单位指挥中心将其接入到电话专网、数据专网、图像监视等网络，实现双向实时远程监控图像的传输、召开高清电视电话会议功能和Internet的接入。并辅之摄像与本地传输、音视频、辅助设备、设备监控、安全保护等功能。
动中通卫星通信车，搭载了目前世界上功能先进的动中通卫星天线，实现了车辆行驶中的移动通信功能，具有在任何地区，任何天气条件下，任何行驶状态下，实现实时的图象、语音、数据的远距离传输功能，在180公里的速度下通信质量良好。具有快速反映，操作方便，使用可靠、灵活等特点。动中通卫星通信车工作过程：当紧急任务发生后，不受任何地域和时间限制，可根据紧急情况需要迅速抵达现场随时随地投入工作。车上配备有车载云台摄像机和高清无线音视频传输设备，通过车载云台摄像机将现场情况拍摄下来实时通过卫星通信系统传输到指挥中心；在一些条件允许的情况下，工作人员可背负高清无线音视频传输设备及摄像机，进行近距离拍摄，通过无线方式传至通信车，通信车可选择性的通过卫星通信系统将现场图像传输到指挥中心，指挥中心各级领导在指挥大内可通过大屏对紧急事件现场的情况一目了然，并可随时对现场的指挥员下达指令。
三、系统主要功能：
1、卫星通信功能：

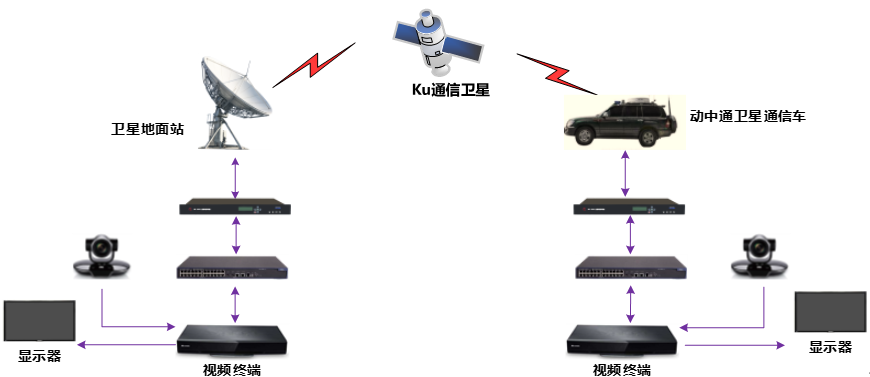

卫星通信系统主要由卫星地面站系统、动中通车载卫星站系统二个部分组成，车载卫星站系统可在车辆行进中通过租用的卫星资源，快速与地面站建立双向2M的卫星传输链路，保障动中通卫星通信车快速移动和静止时，将图像、话音、数据连接到指挥中心，经建设单位指挥中心将其接入到电话专网、数据专网、图像监视等网络，实现双向实时远程监控图像的传输、召开电视电话会议功能。并辅之摄像与本地传输、音视频、辅助设备、设备监控、安全保护等功能。
卫星地面中心站主要由地面站卫星天线、Ku波段卫星功放、网管调制解调器、语音网关、视频会议终端、会议摄像机、麦克风、机柜及天线基础建设等组成。动中通车载卫星站主要由动中通卫星天线、Ku波段卫星功放、网管调制解调器、语音网关、视频会议终端等设备组成。主要实现实时高清图像、语音和数据的双向通信；在任意时间、任意地点建立与紧急任务现场或部局指挥中心的综合业务数据的互联互通功能。
2、无线传输功能：

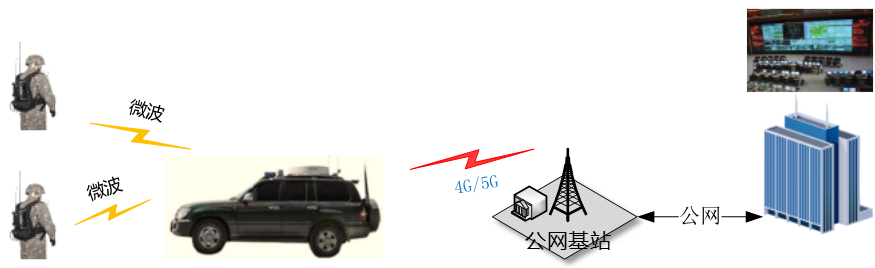

无线传输系统主要由单兵高清无线图像传输系统发射设备、车载高清无线图像传输系统接收设备、单兵摄像机及4G/5G无线音视频传输系统设备组成。根据客户目前对无线图像传输系统的建设要求，利用单兵高清无线图像传输系统及4G/5G无线图像传输系统，可将指挥现场所采集的图像实时发送至指挥中心，将实现对所辖范围内重要地点，重要区域的图像监控功能。
3、集中控制功能：

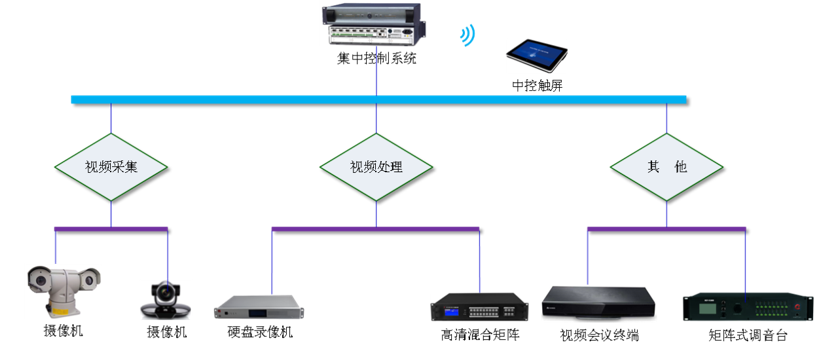

集中控制系统兼容IOS（IPad/iphone)、android（安卓）、传统射频触屏）的网络中控系统，支持网络级联，实现智能控制网络化，并且全面兼容传统中控编程控制方式可编程序控制器集成全车所有设备的控制功能，采用IPad无线液晶触屏配合操作控制软件实现对车载设备的集中控制功能。集中控制系统由可编程中央控制系统主机、中控触摸显示屏控制终端、无线触摸显示控制终端组成，通过软硬件协同配合，实现图像切换、调音台控制、摄像机云台控制、录音录像控制、广播、警示（爆闪灯、LED显示屏）、车内照明等功能。
4、远程会商功能：

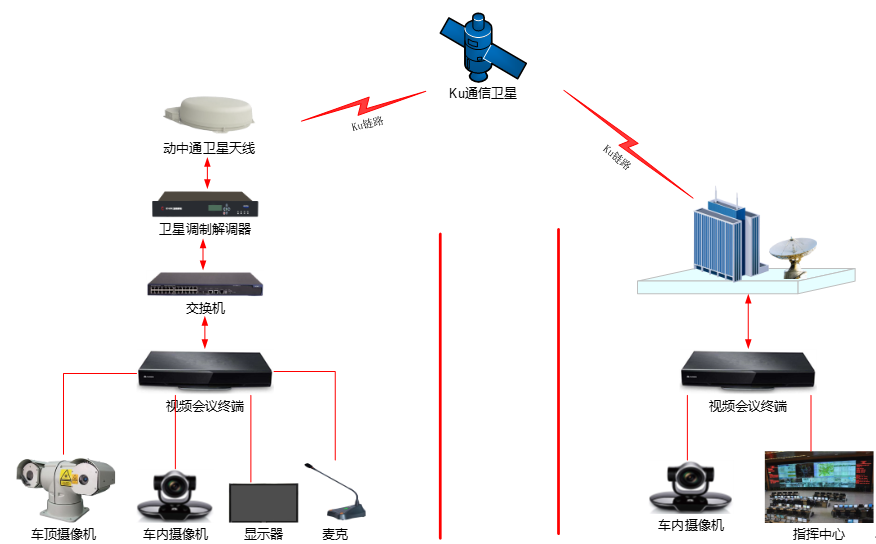

动中通卫星通信车配置视频会议终端、视频会议摄像头，通过车载卫星系统设备与指挥中心之间实现双向的视频会议功能。
